北京盛大神州科技有限公司-武汉同济医院手术示教项目完工

 目前，众多综合大型医院均担负着培养各地中小医院医护人员的临床教学任务，通常采用的都是现场学习的方法。由于现场条件的限制或手术设备的限制，操作空间窄、观摩人员人数受限、容易引起交叉感染，实习医生的现场学习效果不够理想。所以院方想到了用视频录像的方式来解决这个问题，但是由于医院对这方面不专业和当时科技条件不能满足，只能用普通监控摄像机来担当视频采集的任务，由于监控摄像机本身就是单片CCD的机器，所以，对图像的色彩还原度很差，清晰度也非常糟糕。因此许多医院急需建设一套高水平医院临床网络教学系统。在临床网络教学系统的帮助下，可以将学习过程和医疗诊断现场分开，学生可以在独立的学习室中学习，同时与现场的医生进行沟通。可以做到每个学生都能清楚地看到现场操作情况、医学诊断影像和诊治结果。

    手术示教可以用于实习医生、医学院学生等在手术室以外就可以看到手术的过程，而不至于在手术室内干扰医生手术；重要的手术过程进行存档，便于医学交流；对医生的手术过程进行录制，便于日后职称的评定；病人家属要求手术过程录像；……

    手术示教系统最重要的系统就是视频系统，由于此行业的特点，对视频系统要求相对较高，如色彩还原性、清晰度、曝光度等，只有获得优秀的图像效果，才能更好的让观看者尽可能的身临其境，实现尽可能好的研究、教学和存档效果。

    北京盛大神州科技有限公司专业提供广播电视及3CCD摄像机及相关配套设备，为满足医院的种种需要，我公司研发了一套专门应用到手术室的高清视频采集系统，采用我司研发的高清摄像机远程控制单元设备，能够起到了通过远程控制器对高清摄像机的菜单进行设置、光圈、焦距等功能的远程调节，还能够保证摄像机远程开关机工作，这样通过3CCD高清术野摄像机就能把手术过程全程采集并录制下来，大大解决了摄像机色彩还原度和清晰度不足的难题。这套系统的关键点之一是：用远程控制单元能够远程的控制摄像机的所有功能，关键点之二就是：采用医学的万向臂承载摄像机，并且通过万向臂能够调节摄像机的角度和方向。提到调节摄像机的角度问题，大家都会想到云台，云台是专门用来调节摄像机角度的设备，为什么我们不用云台而用万向臂呢？其主要原因是：1.云台体积比较大不易安装，即便安装了，相当于摄像机安装在一个定点的位置上，医生在做手术的过程中会不断变化位置，出现了死角没有办法解决，2.云台不好消毒，这一点不符合手术室无菌的要求，3.云台在转动中会有声音，虽然我们研发的云台噪声很小，但是还不能做到无声，这样会影响医生做手术的注意力。

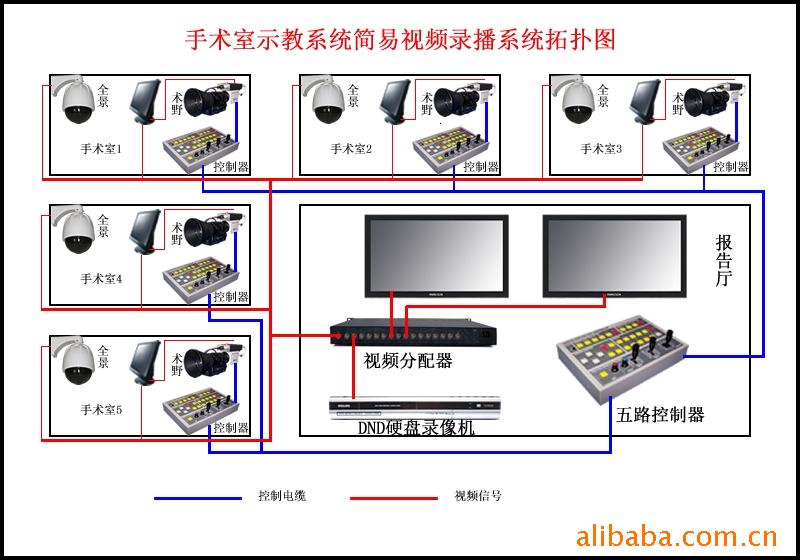

下面是手术示教系统的简单系统拓扑图。

    如上图所示：手术室里面一般有两台摄像机，一台是全景摄像机（快球和定点摄像机都可以）主要是用来观看手术室全景，一般没有什么特殊要求；另一台就是术野专用高清摄像机，这台摄像机就是我们用来对手术过程全程录像，并高清存储的摄像机，高清摄像机加上远程控制单元，通过远程控制器进行控制，达到对术野摄像机的全面控制。对于传输来说，术野摄像机和全景摄像机都输出复合视频（术野摄像机由于机型或品牌不同还可以输出其他格式的信号，比如色差信号等）如果选用监视器最好选择具有输出环通功能的，这样就可以把视频信号在显示的同时，还可以有一路信号送到中控室，如果不选择这样的监视器，要想在手术室里面对摄像机进行控制的话，还要加一台视频分配器，或者是把中控室的中的视频分配器移到手术室来（这样做是不合乎要求的，因为手术室里面除了医务人员和医用设备之外做好不要有任何的其他设备）。这样手术室的信号都能送出来了，如图，全景和术野的信号都去了视频分配器，但是术野的视频信号分频以后去了DVD硬盘录像机，而全景的视频信号分频以后去了D1硬盘录像机，这是为什么呢？原因是，院方要对术野摄像机的视频进行原始图像的存储，为了以后交流、回放、存档使用，如果把这样的信号也去了D1硬盘录像机，图像的格式就被压缩。图像失真，失去了高清存储的意义，但是如果院方没有上面的要求，也可以把术野摄像机的信号输送到D1硬盘录像机。其实控制器和监视器也可以拿到中控室（因为我们控制器可以远程控制到最大距离1200米），通过远程对术野摄像机进行控制，这一点也要应院方的具体需求来定。通过视频分配器分频以后的视频送到各个示教室，通过画面分割器在显示屏（可以通过投影机投影到投影幕上，可以用高清监视器，或者是高清大屏，这也是应客户需求来定）上显示出来。如果有通过网络进行转播或者浏览的需求，可以通过下面的系统图表现出来。如果要求不高的话，可以通过一台视频服务器连接D1录像机组成一个简易的网络平台。如果是这样的话，记住要把术野摄像机的视频分频后传输给D1硬盘录像机。

以一个手术室为例。

案例：手术示教系统现场图
